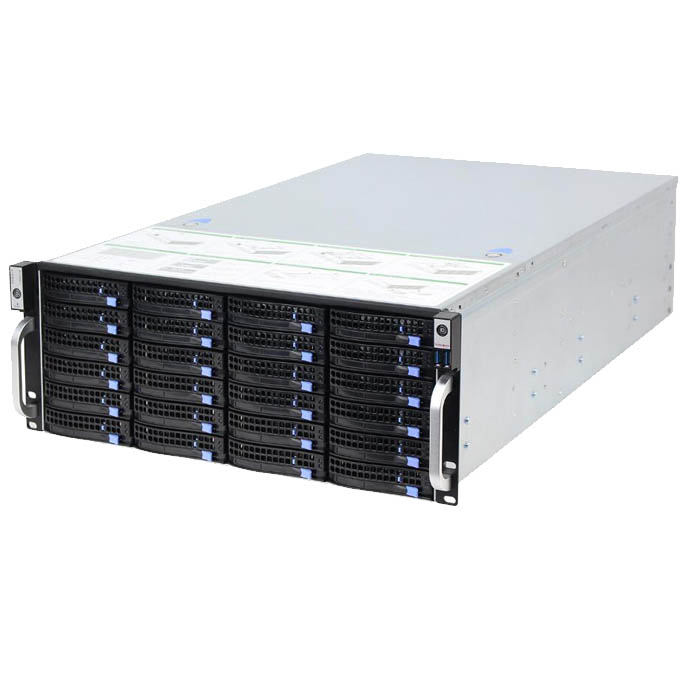

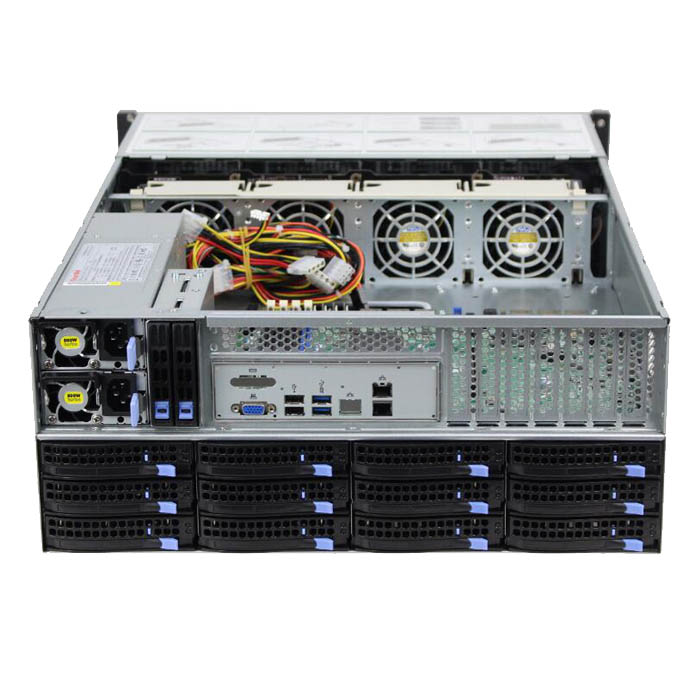

36盤P2P私有云流媒體存儲服務器是一款專業于高清聯網項目中的核心產品,在聯網低碼流場景下實現100路視頻365天的存儲,30路則可以實現長達三年的存儲,同時也支持在本地場景下100路視頻90天的存儲。支持從前端P2P取視頻流,也支持中心再通過P2P到服務器上取視頻流。基于視頻流數據包特征自主創新的塊緩存寫入、按盤輪巡寫入、格式化清除文件等方式極大的延長了硬盤的使用壽命,并充分發揮REFS文件系統的優勢,保證系統在硬盤處于不穩定的臨界狀態時也能正常工作。優化了原來IPSAN在安防應用中的諸多問題,同時也解決了低價的NVR在公網上跑標準協議會損失關鍵幀導致錄像卡頓的問題,及前端不需要取多次視頻流等問題,是3個月到3年的超長時間存儲的應用場景。
功能特性
按盤輪巡
采用全新的按盤輪巡策略,讓硬盤不再支離破碎,IPSAN采用大分區方式,分區滿了就只能采用刪除文件的方式,長時間錄像后就會產生大量的磁盤碎片,刪除文件及讀寫文件的速度都會不斷緩慢下來。本產品采用按盤輪巡的方式,存滿一個盤,就跳轉下一個盤,所有硬盤存滿后再格式化前面的盤,刪除文件不再需要占用硬盤時間,同時完全解決了磁盤碎片問題,寫入文件時一直處于理想狀態,讀取文件的速度也是最快的,因為一直只有一塊盤在工作,而其余盤則處于休眠狀態,延長了硬盤的使用壽命,同時也減少了電源的使用頻率,使電源老化速度減慢,間接的穩定保護了硬盤供電,實現多重措施延長硬盤使用壽命。
采用塊狀寫入,讓磁頭不再東奔西跑
1路1080P高達2M(256k字節)碼流,以太網上標準包大小為1500字節,每秒近200個數據包,100路則高達2萬個數據包,如果采用傳統的平臺軟件加IPSAN,收到一個包寫入一次的話,就會在100個不同的位置讓一塊或多塊磁盤來回奔跑2萬次,磁頭理論轉速是7200轉,相當于什么都不干,來回跑都不夠速度。本產品采用64位的編程,可以正常的訪問8G的物理內存,100路視頻60秒也僅需1.5G左右的緩存。采用塊狀寫入的方式,就可以實現每4-60秒100路按順序?qū)懸淮斡脖P。這個技術方案不僅直接延長了硬盤使用壽命,而且也很大程度提升了并行輸入路數,流媒體存儲服務器在IPSAN之后成為了集中存儲真正在監控行業的替代性技術。
行業獨創的一鍵回看功能
我們在實際的項目應用中發現,30秒之前的錄像內容是最有效的,主要補充監控人員的反應意識有一定延遲的不足。NVR及IPSAN的錄像回放功能受制于最小打包文件的限制,只能回放半個小時以前的錄像?;胤艜r要進入界面輸入時間段選擇視頻等系列動作,并且將錄像取回來才能進行回放,整個過程相對比較繁瑣且費時,這就已經錯過了這個操作需要的最佳時間。我們實現了錄像回看功能,當發現剛才某個攝像機有什么異常,就能用矩陣鍵盤以最快的方式切換到回看,并且可以持續到開始回看的時間點之后,確認后再通過矩陣鍵盤切換回實時視頻,或是兩個窗口實時與回看同時進行。
216TB網絡磁盤存儲陣列功能,采用冗余錄像,讓文件銜接不再掉鏈子
存儲與流媒體一體化設計,支持計劃錄像、循環錄像、移動幀測錄像及錄像回放功能。單機216TB存儲,含36個6000G以內SATAII硬盤位。4-8秒冗余錄像,給前后兩個文件斷線重連及跨天、跨月、跨年的關鍵時候上了雙保險,確保不出現遺漏錄像數據。
實時流媒體一對多網絡轉發功能
采用電信多媒體交換機的核心即實時流媒體(Realtime Stream)技術,實現了大容量網絡視頻數據的實時轉發,突破了安防行業普遍采用的文件流媒體 (File Stream)高達四秒延時的局限,達到了電信級在600毫秒以內的行業要求標準,同時也實現了PTZ的一對多控制、報警信號的一對多廣播。
雙網口網絡負載平衡,多機聯網全交叉矩陣切換功能
采用標準的TCP/IP輸入及輸出,實現內外網的隔離及網絡負載平衡,通過多個子網解決300路以上高清視頻需要萬兆核心交換機的問題。通過交換機進行多機聯網全交叉矩陣切換,實現256 入256出(16屏),512入512出(32屏)等超大型聯網監控系統。含IP路由以及網關功能,將前端IPC與后端訪問網絡相隔離,對監控網進行多片區物理切割。減少中央骨干網絡的網絡壓力,減少網絡風暴的出現,保證骨干的穩定性。
技術參數
|
型號 |
JSD5336 |
JSD5324 |
|
|
設備接口 |
LAN/Ethernet(RJ-45) 雙1000M網口 |
||
|
組網架構 |
單平臺單設備組網;單平臺多設備堆疊組網;多平臺多級級聯組網 |
||
|
可靠性 |
電信級網絡分組交換技術,分布式數據庫管理,支持負載均衡 |
||
|
錄像轉發和 存儲能力 |
36盤位流媒體存儲服務器,單機最大可接36個6000G硬盤,100*2Mbps轉發100路1080P畫質并發存儲。 |
24盤位流媒體存儲服務器,單機最大可接24個6000G硬盤,100*2Mbps轉發100路1080P畫質并發存儲。 |
|
|
RAID策略 |
RAID0/ RAID1/ RAID5 |
||
|
網絡適應性 |
具備多網口功能,可跨接不同網段 |
||
|
業務功能 |
圖像監控、流媒體轉發、錄像存儲回放、音頻通信、報警聯動、移動偵測、電子地圖等 |
||
|
管理功能 |
權限管理、設備管理、日志管理、系統遠程升級等 |
||
|
協議 |
支持GB28181,ONVIF,RTP,RTSP,SDK等方式接入 |
||
|
封裝格式 |
支持PS、RTP、TS、ES等主流的封裝格式 |
||
|
硬盤位 |
36個熱插拔位 |
24個熱插拔位 |
|
|
工作溫度 |
0℃~50℃ |
||
|
工作濕度 |
<90% (無凝結) |
||
|
存儲濕度 |
8%~90%(無結霜,無凝露) |
||
|
電源功率 |
1200W冗余電源 |
800W電源 |
|
|
網絡接口 |
RJ45 1000M以太網接口,TCP/IP協議 |
||
|
尺 寸 |
4U:650*437.5*176(mm) |
4U:650*437.5*176(mm) |
|
|
重 量 |
25KG |
23KG |
|
